轨道控制网CPIII的平面和高程控制网结构形式


F.1  CPⅢ控制网的平面构网图形

F.1.1轨道控制网CPⅢ的平面控制网宜采用图F.1.1-1所示的构网形式。平面观测测站间距应为120m左右,每个CPIII控制点应有三个方向交会。



F.1.1-1 测站间距为120mCPⅢ平面网观测网形示意图

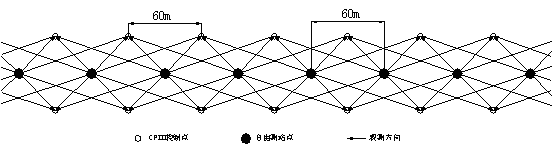

因遇施工干扰或观测条件稍差时, CPⅢ平面控制网可采用图F.1.1-2所示的构网形式,平面观测测站间距应为60m左右,每个CPIII控制点应有四个方向交会。



F.1.1-2 测站间距为60mCPⅢ平面网构网形式

F.1.2  CPⅢ平面网与上一级CPⅠCP Ⅱ控制点联测可以通过自由测站置镜观测CPⅠCP Ⅱ控制点,或采用在CPⅠCP Ⅱ控制点置镜观测CPIII点。

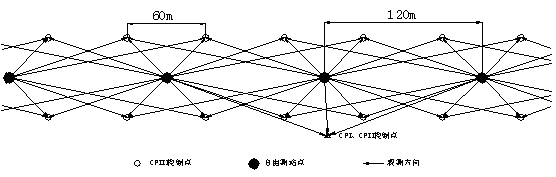

1 当采用在自由设站置镜观测CPⅠCP Ⅱ控制点时,应在2个或以上连续的自由测站上观测CPⅠCP Ⅱ控制点,其观测图形如图F.1.2-1所示:



F.1.2-1   在自由测站置镜观测CPⅠCP Ⅱ控制点的观测网图

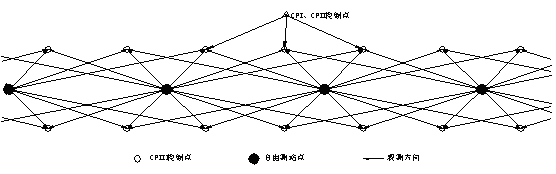

2 当采用在CPⅠCP Ⅱ控制点置镜观测CPIII点,应在CPⅠCP Ⅱ控制点置镜观测三个以上CPIII控制点。其观测图形如图F.1.2-2所示:



F.1.2-2  CPⅠCP Ⅱ控制点置镜观测CPIII点的观测网图

F.2  CPⅢ控制点的高程测量的水准路线形式

F.2.1  CPⅢ控制点高程的水准测量宜采图F.2.1-1所示的水准路线形式。 测量时,左边第一个闭合环的四个高差应该由两个测站完成,其他闭合环的三个高差可由一个测站按照后---后或前---前的顺序进行单程观测。单程观测所形成的闭合环如图F.2.1-2所示。

F.2.1-1 矩形法CPⅢ水准测量原理示意图

F.2.1-2 CPⅢ水准网单程观测形成的闭合环示意图

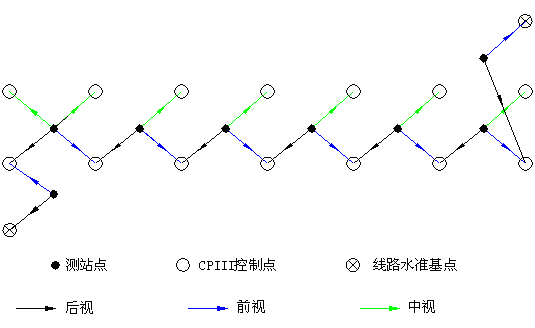

F.2.2  CPⅢ控制点高程的水准测量也可采图F.2.2-1和图F.2.2-2所示的水准路线形式。测量时,往测时以轨道一侧的CPⅢ控制点为主线贯通水准测量,另一侧的CPⅢ控制点在进行贯通水准测量摆站时就近进行中视观测。返测时以另一侧的CPⅢ控制点为主线贯通水准测量,对侧的控制点在摆站时就近进行中视观测。观测所形成的闭合环如图图F.2.2-3所示

F.2.2-1 CPⅢ往测水准路线示意图

F.2.2-2 CPⅢ返测水准路线示意图

F.2.2-3  CPⅢ高程网往返观测形成的闭合环示意图

F.3  CPⅢ控制网自由测站三角高程测量建网形式

F.3.1 由单个CPⅢ测站12个测点可计算16CPⅢ相邻点间的高差如图F.3.1所示

F.3.1单个测站CPⅢ控制网自由测站三角高程网示意图



F.3.2 多个测站所形成的CPⅢ三角高程网如图F.3.2所示

F.3.2  多个测站CPⅢ控制网自由测站三角高程网示意图



F.4  CPIII平面控制测量自由测站测量记录

F.4.1 CPIII平面控制网外业观测时,应按表F.4.1格式现场填写CPIII平面控制测量自由测站测量记录表。

F.4.1 CPIII         平面控制测量自由测站测量记录表

        线                                             页共

测量单位:               天气:                   测量日期:

自由测站点编号







CPIII点编号

备注

CPIII点编号



















































自由测站、CPIII点编号示意图

线路里程方向

说明:将自由测站点和CPIII点的编号标记于上述示意图中。每一测站均应填写一张表格。

观测:                 记录:              测量时间:
